| 品牌：铭风 | 加工定制：否 | 型号：XQII4.7 |
| 适用风机：离心风机 | 产品别名：高压离心风机 | 风机压力：高压风机 |
| 材质：铸铁 | 性能：耐磨风机 | 类型：引风机 |
| 用途：管道风机 | 是否跨境货源：否 | 产品规格：国标 |

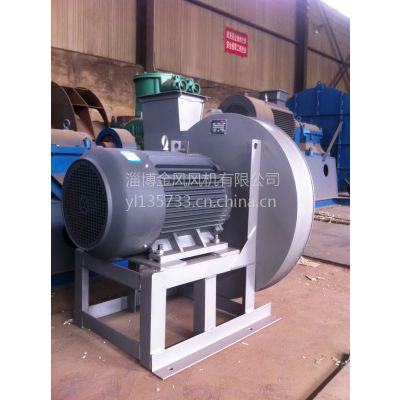

XQI、XQII型斜槽高压离心通风机
1. 风机用途
XQI型、XQII型高压离心通风机是专为水泥窑系统设计的斜槽风机。该风机还可用于各种化铁炉、熔炉、锻冶炉的鼓风，材质可分为Q235材质和16Mn叶轮材质。我公司生产的XQ系列水泥厂专用斜槽风机效***，节能环保，使用寿命长，广泛应用于空气斜槽厂家和水泥厂家，风机出厂之前，经过叶片动、静平衡测试，叶片刚性强，也适用于输送空气及无腐蚀型、不自然、不含有粘性物质的气体。输送介质温度不超过80°，介质中所含的尘土及硬质颗粒不大于150mg/m3。
2.风机形式
1）、XQI型、XQII型风机均为单吸入风机，传动方式为A式传动。
2）、XQI型、XQII型风机均可制成顺时针旋转或逆时针旋转两种形式，从电动机一端正视，如叶轮按顺时针方向旋转，称顺旋风机，以“顺”表示；按逆时针方向旋转，称逆旋风机，以“逆”表示。
3）、风机出口位置以机壳出口角度表示。“顺”“逆”风机均可制成0°、45°、90°、135°、180°五种角度。
3.结构特点
XQI型、XQII型高压离心通风机由叶轮、机壳、进风口、机座等组成。
1） 叶轮：叶型按新的高效前向风机理论进行设计。叶轮成形后经静、动平衡校正，因此运转平稳可靠。
2） 机壳：用普通钢板焊接正蜗形壳体。
3） 进风口：用普通钢板焊接成收敛式流线形结构，流动性能好。
XQⅠ XQⅡ型性能表
型号 | 机号 | 传动 方式 | 转速 r/min | 序 号 | 流量 m3/h | 全压 | 所需功率KW | 电动机 | ||
Pa | mmH2O | 型号 | 功率 KW | |||||||
XQⅠ | 4.8 | A | 2840 | 1 2 3 4 5 6 7 8 | 232 325 418 511 604 697 790 883 | 5028 5269 5422 5644 5419 5286 5082 4828 | 512 537 552 557 552 539 518 492 | 0.734 0.923 1.16 1.38 1.63 1.91 2.20 2.44 | Y801-2 Y802-2 Y90S-2
Y90L-2
Y100L-2
| 0.75 1.1 1.5
2.2
3.0
|
XQⅠ | 5.4 | A | 2840 | 1 2 3 4 5 6 7 8 | 330 463 595 727.5 860 992 1125 1257 | 6363 6669 6862 6918 6858 6690 6432 6110 | 649 680 700 705 699 682 656 623 | 1.32 1.66 2.09 2.49 2.94 3.44 3.96 4.40 | Y90S-2
Y90L-2 Y100L-2
Y112M-2
Y132S1-2 | 1.5
2.2 3
4
5.5 |
XQⅡ | 4.7 | A | 2840 | 1 2 3 4 5 6 7 | 585 747 908 1069 1231 1392 1554 | 5187 5287 5416 5469 5416 5351 5187 | 529 539 552 557 552 546 529 | 1.44 1.77 2.13 2.48 2.85 3.24 3.62 | Y90S-2 Y90L-2
Y100L-2
Y112M-2
| 1.5 2.2
3.0
4.0 |
